Präzisionspressung mit Knuckle-Präzisionsverbinderprägung 50T

Kurze Beschreibung:

Sie sind in verschiedenen Branchen zu finden, darunter in der Automobil-, Luft- und Raumfahrt-, Elektronik- und Geräteherstellung.Wenn man eine Hochgeschwindigkeits-Präzisionspresse in Betracht zieht, ist es wichtig, Faktoren wie maximale Kraft, Hublänge, Antriebssystem (hydraulisch oder mechanisch) und Steuerungsoptionen zu bewerten.


Produktdetail

Produkt Tags

Produktbeschreibung

Wir stellen vor: die Hochgeschwindigkeits-Präzisionspresse von Knuckle

Eine revolutionäre Maschine, die für beispiellose Genauigkeit und Haltbarkeit bei Stanz- und Stanzanwendungen entwickelt wurde.Mit ihren fortschrittlichen Funktionen und innovativer Technologie wird diese Presse Ihren Fertigungsprozess auf ein neues Niveau bringen.

Das Herzstück dieser Presse ist ein einzigartiges Führungssystem, das sie von herkömmlichen Modellen unterscheidet.Die Führung des Schlittens erfolgt nahezu spielfrei durch Doppelstößel und achtseitige Flachrollenführungen, was eine hervorragende Steifigkeit und Stabilität im Betrieb gewährleistet.Diese robuste Bauweise weist eine hohe Kipplastfestigkeit auf und sorgt so für optimale Leistung auch bei hoher Belastung.

Haupttechnische Parameter:

Modell MARX-50T
Kapazität 500
Strichlänge 16 20 25 30
Maximale SPM 900 800 800 750
Mindest-SPM 180 180 180 180
Matrizenhöhe 190-240
Einstellung der Matrizenhöhe 50
Slider-Bereich 950x450
Polsterbereich 950x600
Bettöffnung 800x120
Polsteröffnung 700x100
Hauptmotor 18X4P
Genauigkeit JIS/JIS-Sondersorte
Gewicht des Oberwerkzeugs MAX 180
Gesamtgewicht 10



Haupteigenschaften:

1.Die Kniehebelpresse maximiert die Eigenschaften ihres Mechanismus. Sie zeichnet sich durch hohe Steifigkeit, hohe Genauigkeit und einen guten Wärmeausgleich aus.
2.Ausgestattet mit komplettem Gegengewicht, reduzieren Sie die Verschiebung der Matrizenhöhe aufgrund der Änderung der Stanzgeschwindigkeit und reduzieren Sie die Verschiebung des unteren Totpunkts der ersten und zweiten Stanzung.
3.Angenommener Ausgleichsmechanismus, um die Kraft jeder Seite auszugleichen. Seine Struktur besteht aus einer achtseitigen Nadellagerführung, die die exzentrische Belastbarkeit des Schiebers weiter verbessert.
4. Neue spielfreie Kupplungsbremse mit langer Lebensdauer und geringem Geräuschpegel, die eine leisere Pressenarbeit ermöglicht. Die Größe des Polsters beträgt 1100 mm (60 Tonnage) und 1500 mm (80 Tonnage), was für ihre Tonnage die größte in unserem gesamten Sortiment ist Produkte.
5. Mit der Servo-Matrizenhöhenverstellungsfunktion und der Matrizenhöhenspeicherfunktion reduzieren Sie die Formwechselzeit und verbessern die Produktionseffizienz.

https://www.howfit-press.com/high-speed-precision-press/

Perfekter Stempeleffekt:

Das horizontal symmetrische symmetrische Kniehebelgestängedesign sorgt dafür, dass sich der Schieber in der Nähe des unteren Totpunkts reibungslos bewegt und ein perfektes Stanzergebnis erzielt wird, das den Stanzanforderungen von Leiterrahmen und anderen Produkten entspricht. Gleichzeitig reduziert der Bewegungsmodus des Schiebers die Auswirkungen auf die Form die Zeit des Hochgeschwindigkeitsstanzens und verlängert die FormlebensdauerLeben.

Perfekter Stempeleffekt

MRAX Superfine Precision一一Gute Steifigkeit und hohe Präzision:
Der Schieber wird durch eine Führung aus Doppelkolben und einer oktaedrischen Flachrolle geführt, die nahezu keinen Spielraum aufweist. Er weist eine gute Steifigkeit, eine hohe Schräglastwiderstandsfähigkeit und eine hohe Stanzpräzision auf. Hohe Schlag- und Verschleißfestigkeit
Hochgeschwindigkeits-Präzisionspresse vom Knöcheltyp
Führungsmaterialien garantieren eine langfristige Stabilität der Präzision der Pressmaschine und verlängern die Reparaturintervalle der Form.

Strukturdiagramm-1

Strukturdiagramm

Strukturdiagramm

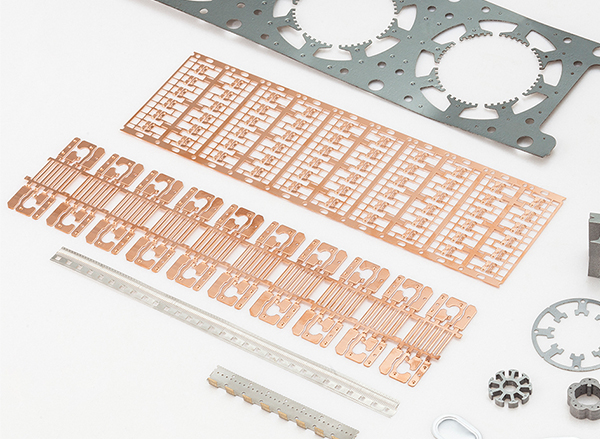

Presseprodukte

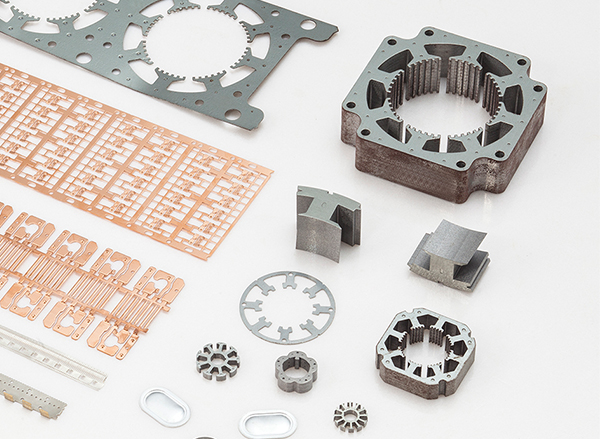

Presseprodukte
Presseprodukte
案例图 (1)

In den folgenden Situationen kommt es häufig zu Verletzungen durch Stanzpressen

(1) Geistige Ermüdung, Unaufmerksamkeit und Versagen des Bedieners

(2) Die Matrizenstruktur ist unangemessen, die Bedienung ist kompliziert und der Arm des Bedieners bleibt zu lange im Matrizenbereich.

(3) Wenn der Arm des Bedieners den Matrizenbereich nicht verlässt, wird der Schieber aktiviert.

(4) Der Pedalstartschalter wird verwendet, um die Bewegung entlang des Blocks zu steuern, wenn der geschlossene Stempel von vielen Personen bedient wird und die Hand-Fuß-Koordination ungeeignet ist.

(5) Wenn der geschlossene Stempel von mehr als einer Person bedient wird, kontrolliert der Vormund die Bewegung des Schiebers und kümmert sich schlecht um die anderen Bediener.

(6) Beim Einstellen der Matrize stoppt der Werkzeugmaschinenmotor aus anderen Gründen nicht und startet plötzlich.

(7) Es liegen mechanische und elektrische Fehler in der 60-Tonnen-Knöchel-Hochgeschwindigkeits-Prägepresse vor und die Schieberbewegung ist außer Kontrolle.



Der Hauptgrund für die Behandlung von Unfällen mit Schlagverletzungen ist, dass das Sicherheitssystem nicht perfekt ist, was unter den folgenden Umständen zu Unfällen führt.

(1) Arbeiter bedienen die 60-Tonnen-Hochgeschwindigkeits-Stanzpresse vom Knuckle-Typ, ohne geschult und qualifiziert zu sein.

(2) Illegale Operation.

(3) Die 60-Tonnen-Hochgeschwindigkeits-Stanzpresse selbst verfügt über keine Sicherheitsvorrichtung.

(4) Das Gerät ist außer Reparatur.

(5) Es sind Sicherheitsvorrichtungen vorhanden, diese sind jedoch nicht aktiviert.
